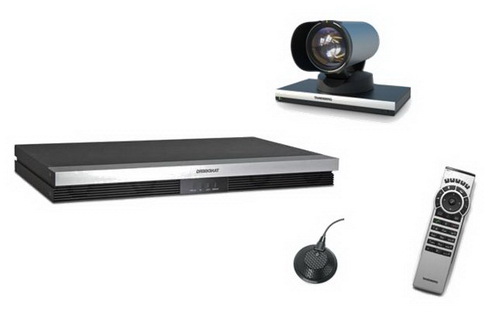

Разработанный для интеграторов кодек CISCO C40 является идеальным решением для различных проектов внедрения видеосвязи для ежедневной коммуникации и совместной работы. Кодек способен преобразовать любую переговорную комнатув студию видеосвязи высокой четкости Full HD1080p для проведения многоточечных конференций.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
-Кодек нового поколения для взаимодействия по видеосвязи высокой четкости – для каждой переговорной комнаты. Высота 1U, решение для крепления в стойку

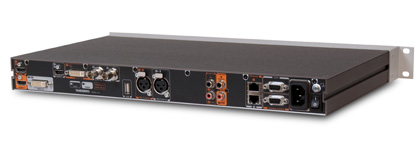

-Разъемы для подключения профессионального оборудования
-Безупречное качество и эксплуатационная гибкость
-Полное соответствие стандартам телевидения высокой четкости 1080p, поддержка всех возможностей обычных терминалов ВКС.
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ
Индивидуальное транскодирование, встроенный видеосервер MultiSite на 4 стороны
Взаимодействие по видеосвязи высокой четкости, разрешение до WXGA при полной скорости передачи кадров
Идеален для проектов внедрения видеосвязи для совместной работы и отраслевых приложений
ПРОИЗВОДИТЕЛЬНОСТЬ СИСТЕМЫ
Оптимальное разрешение до 1080p
H.323/SIP до 6 Мбит/с («точка – точка»)
Прямое подсоединение к интерфейсу до 3 источников HD и 2 микрофонов
Использование преимуществ управления комплексным решением CISCO, HD MultiSite™ на 4 стороны с поддержкой полного транскодирования, стриминг и архивация, технология передачи данных через брандмауэр
Технические характеристики CISCO C40
В КОМПЛЕКТ ПОСТАВКИ ОБОРУДОВАНИЯ ВХОДИТ:
Кодек ВКС, пульт дистанционного управления, направляющие для крепления в стойку, кабель LAN, кабель электропитания
ПОЛОСА ПРОПУСКАНИЯ
H.323/SIP до 6 Мбит/с («точка – точка»)
ПЕРЕДАЧА ДАННЫХ ЧЕРЕЗ БРАНДМАУЭРЫ
Технология передачи данных TANDBERG ExpresswayTM
Передача данных через брандмауэры по H.460.18, H.460.19
ВИДЕОСТАНДАРТЫ
H.261, H.263, H.263+, H.264
ХАРАКТЕРИСТИКИ ВИДЕОИЗОБРАЖЕНИЯ
Формат изображения на экране 16:9
Расширенные возможности раскладки экрана
Функция интеллектуального управления изображением
Функция локальной автоматической раскладки монитора
ВИДЕОВХОДЫ (4 ВХОДА)
2 HDMI-ВХОДА, ПОДДЕРЖИВАЮЩИХ ФОРМАТЫ:
1920 x 1080 при 60, 59,94 кадр/с (1080p60)
1920 x 1080 при 50 кадр/с (1080p50)
1920 x 1080 при 30, 29,97 кадр/с (1080p30)
1920 x 1080 при 25 кадр/с (1080p25)
1920 x 1080 при 24, 23,97 кадр/с (1080p24)
1280 x 720 при 60, 59,94 кадр/с (720p60)
1280 x 720 при 50 кадр/с (720p50)
720 x 480 при 60, 59,94 кадр/с (480p60)
640 x 480 при 60 кадр/с (480p60)
1600 x 1200 при 50, 60 кадр/с (UXGA)
1280 x 1024 при 60, 75 кадр/с (SXGA)
1024 x 768 при 60, 70, 75, 85 кадр/с (XGA)
800 x 600@56, 60, 72, 75, 85 кадр/с (SVGA)
1920 x 1200 при 50, 60 кадр/с (WUXGA)
1680 x 1050 при 60 кадр/с (WSXGA+)
1440 X 900 при 60 кадр/с (WXGA+)
1280 X 768 при 60 кадр/с (WXGA)
1 DVI-I ВХОД, ПОДДЕРЖИВАЮЩИЙ ФОРМАТЫ:
Аналоговые (VGA):
1920 x 1080 при 60 кадр/с (1080p)
1280 x 720 при 60 кадр/с (720p)
1600 x 1200 при 60 кадр/с (UXGA)
1280 x 1024 при 60, 75 кадр/с (SXGA)
1280 X 960 при 60 кадр/с
1024 x 768 при 60, 70, 75, 85 кадр/с (XGA)
1920 x 1200 при 50 кадр/с (WUXGA)
1680 x 1050 при 60 кадр/с (WSXGA+)
1440 X 900 при 60 кадр/с (WXGA+)
1280 X 800 при 60 кадр/с (WXGA)
1280 X 768 при 60 кадр/с (WXGA)
Аналоговые (YPbPr):
1920 x 1080 при 60 кадр/с (1080p60)
1920 x 1080 при 50 кадр/с (1080p50)
1920 x 1080 при 30 кадр/с (1080p30)
1920 x 1080 при 25 кадр/с (1080p25)
1280 x 720 при 60 кадр/с (720p60)
1280 x 720 при 50 кадр/с (720p50)
1280 x 720 при 30 кадр/с (720p30)
720 x 576 при 50 кадр/с (576p50)
720 x 480 при 60 кадр/с (w480p60)
Цифровые (DVI-D):
Те же, что и для HDMI, см. выше.
1 ВХОД S-ВИДЕО/СОСТАВНОЙ РЕЖИМ (BNC-РАЗЪЕМ):
PAL/NTSC
Данные идентификации расширенного дисплея (EDID)
ВИДЕОВЫХОДЫ (2 ВЫХОДА)
1 HDMI-ВЫХОД, 1 DVI-I ВЫХОД, ПОДДЕРЖИВАЮЩИЕ
ФОРМАТЫ:
1920 x 1080 при 60 кадр/с (1080p60)
1280 x 720 при 60 кадр/с (720p60)
1600 x 1200 при 60 кадр/с (UXGA)
1280 x 1024 при 60 кадр/с (SXGA)
1024 X 768 при 60 кадр/с (XGA)
800 X 600 при 60 кадр/с (SVGA)
640 X 480 при 60 кадр/с (VGA)
1920 x 1200 при 60 кадр/с (WUXGA)
1360 X 768 при 60 кадр/с
1366 X 768 при 60 кадр/с
1280 X 768 при 60 кадр/с (WXGA)
Управление питанием монитора в соответствии с VESA
Данные идентификации расширенного дисплея (EDID)
РАЗРЕШЕНИЯ ВИДЕО В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ (КОДИРОВАНИЕ/ДЕКОДИРОВАНИЕ)
176 x 144 при 30 кадр/с (QCIF)
352 x 288 при 30 кадр/с (CIF)
512 x 288 при 30 кадр/с (w288p)
576 x 448 при 30 кадр/с (448p)
768 x 448 при 30 кадр/с (w448p)
704 x 576 при 30 кадр/с (4CIF)
1024 x 576 при 30 кадр/с (w576p)
1280 x 720 при 30 кадр/с (720p30)
1920 x 1080 при 30 кадр/с (1080p30)**
512 x 288 при 60 кадр/с (w288p60)
768 x 448 при 60 кадр/с (w448p60)
1024 x 576 при 60 кадр/с (w576p60)
1280 x 720 при 60 кадр/с (720p60)**
640 X 480 при 30 кадр/с (VGA)
800 x 600 при 30 кадр/с (SVGA)
1024 X 768 при 30 кадр/с (VGA)
1280 X 768 при 30 кадр/с (WXGA)
ХАРАКТЕРИСТИКИ ЗВУКА
Звук CD-качества 20 КГц моно и стерео
Два отдельных акустических эхоподавителя
Двухпортовый аудиомикшер
Автоматическая регулировка усиления
Автоматическое шумоподавление
Живая синхронизация звука и изображения
АУДИОВХОДЫ (5 ВХОДОВ)
2 микрофона, фантомное питание 48 В, разъем XLR, каждый с отдельными эхоподавителями и шумоподавлением, все входы могут быть установлены на балансный линейный уровень сигнала
2 x RCA/Phono, линейный уровень сигнала: стереовход ПК, конфигурируемый до 2 x RCA/Phono, линейный уровень сигнала: моновход вспомогальный/DVD
1 x HDMI, цифровой: стереовходы ПК/DVD
АУДИОВЫХОДЫ (3 ВЫХОДА)
2 x RCA/Phono, уровень сигнала на линии, основной стереозвук, конфигурируемый до S/PDIF, или 2 x RCA/Phono, линейный уровень сигнала, моно на записывающее устройство
1 x HDMI, цифровой, основной стереозвук
ДВУХПОТОКОВОЕ ВИДЕО (DUAL STREAM)
Передача двух видеопотоков по H.239 (H.323)
Передача двух видеопотоков по BFCP (SIP)
Поддержка разрешений до WXGAp30, независимо от разрешения
основного потока
СРЕДСТВА МНОГОТОЧЕЧНОЙ ВИДЕОКОНФЕРЕНЦИИ
SIP/H.323 MultiSite на 4 точки
Разрешение до w576p30
Полное индивидуальное транскодирование аудио и видео
Индивидуальные раскладки в режиме постоянного присутствия (CP)
многоточечной конференции (без просмотра собственного изображения)
H.323/SIP/VoIP в одной и той же конференции
Поддержка презентаций (H.239/BFCP) от любого участника, разрешение – до WXGAp30
Эффект Best Impression – высокое качество представления (автоматические CP-раскладки)
Передача двух потоков видео по технологии Dual Stream от любого абонента
IP Downspeeding (снижение скорости)
Входящие/исходящие вызовы
Скорости передачи сигнала для конференций до 10 Мбит/с
ПРОТОКОЛЫ
H.323
SIP
ОСОБЕННОСТИ IP-СЕТЕЙ
Поиск по службе доменных имен (DNS) для настройки обслуживания
Дифференцированное обслуживание (QoS)
Адаптивно регулируемая ширина полосы пропускания IP (включая управление потоками)
Автоматическое обнаружение контроллера зон
Динамическая буферизация сигнала воспроизведения и синхронизации звука с движением губ
Поддержка сигналов управления тонального набора стандарта H.245 в H.323
Поддержка регистрации даты и времени по сетевому протоколу времени NTP
Интеллектуальное снижение скорости при обнаружении потери пакетов
Вызовы URI
TCP/IP
DHCP
СРЕДСТВА БЕЗОПАСНОСТИ
Управление через HTTPS и SSH
Пароль для IP-администрирования
Пароль для администрирования меню
Отключение IP-служб
Защита сетевых параметров
СЕТЕВЫЕ ИНТЕРФЕЙСЫ
2 x LAN / Ethernet (RJ-45) 10/100/1000 Мбит
ДРУГИЕ ИНТЕРФЕЙСЫ
USB – для использования в будущем
КАМЕРА PRECISIONHD 1080P
CMOS на 1/3 дюйма
Двенадцатикратное увеличение / четырехкратное увеличение
Наклон +15°/-25°, поворот +/- 90°
Поле зрения в вертикальной плоскости: 43,5°
Поле зрения в горизонтальной плоскости: 72°
Расстояние фокусировки 0,3 м – неограниченное
1920 x 1080 пикселей, прогрессивная развертка при 60 кадр/с (при камере с двенадцатикратным увеличением)
1920 x 1080 пикселей, прогрессивная развертка при 30 кадр/с (при камере с четырехкратным увеличением)
Другие поддерживаемые форматы (настраиваемые через Dip-переключатель):
1920 x 1080 при 60 кадр/с (только HDMI)*
1920 x 1080 при 50 кадр/с (только HDMI)*
1920 x 1080 при 30 кадр/с
1920 x 1080 при 25 кадр/с
1280 x 720 при 60 кадр/с*
1280 x 720 при 50 кадр/с*
1280 x 720 при 30 кадр/с
1280 x 720 при 25 кадр/с
Автоматическая или ручная фокусировка/регулировка яркости/регулировка баланса белого
Управление удаленной камерой
Поддержка последовательного соединения камер (протокол Visca)*
Два согласованных выхода HDMI и HD-SDI
Крепление в перевернутом положении, автоматический переворот изображения
УПРАВЛЕНИЕ СИСТЕМОЙ
Поддержка системы управления TANDBERG Management Suite
Общее управление через встроенный SNMP, Telnet, SSH, XML, SOAP
Закачка программного обеспечения на удаленные ресурсы: через веб-сервер, SCP, HTTP, HTTPS
1 x RS-232 – локальное управление и диагностика
Удаленное управление и система экранных меню
АДРЕСНАЯ КНИГА
Поддержка локальных директорий (мои контакты)
Корпоративная директория
Неограниченное количество записей с помощью адресной книги на сервере с поддержкой облегченного протокола доступа к сетевому каталогу LDAP и H.350
Неограниченное количество записей в корпоративной директории (через TMS)
Локальная директория на 200 номеров
Принятые вызовы
Набранные номера
Пропущенные вызовы с указанием даты и времени
ЭЛЕКТРОПИТАНИЕ
Блок питания с автоматическим выбором напряжения
100 – 240 вольт переменного тока, 50/60 Гц
Макс. 175 Вт для кодека и основной камеры
РАБОЧАЯ ТЕМПЕРАТУРА И УРОВЕНЬ ВЛАЖНОСТИ
Температура окружающей среды: от 0°C до 35°C
Относительная влажность: от 10% до 90%
ТЕМПЕРАТУРА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ
От -20 °C до 60 °С (от -4 °F до 140 °F) при относительной влажности
10 – 90% (без образования конденсата)
СООТВЕТСТВИЕ СТАНДАРТАМ БЕЗОПАСНОСТИ
Директива 2006/95/EEC (Директива по приборам низкого напряжения)
– Стандарт EN 60950-1
Директива 2004/108/EC (Директива по электромагнитной совместимости)
– Стандарт EN 55022, класс B
– Стандарт EN 55024
– Стандарт EN 61000-3-2/-3-3
Одобрено в соответствии с UL 60950-1 и CSA 60950-1-07
Соответствует требованиям Федеральной комиссии по связи США для оборудования класса B (FCC15B)
РАЗМЕРЫ
Длина: 44,2 см (17,4 дюйма)
Высота: 4,4 см (1,7 дюйма)
Глубина: 27,8 см (10,9 дюйма)
Вес: 4 кг (8,8 фунта)
