Полоса пропускания

• H.323/SIP до 6 Мбит/с

• До 10 Мбит/с общая полоса пропускания при многоточечной связи

Минимальная пропускная способность (H.264)

• 720p30 от 768 кбит/с

• 720p60 от 1152 кбит/с

• 1080p30 от 1472 кбит/с

• 1080p60 от 2560 кбит/с

Обход брандмауэра (Firewall traversal)

• Технология Cisco TelePresence Expressway

• H.460.18 и H.460.19

Видеостандарты

• H.261, H.263, H.263+, H.264 и H.265

Функции видео

• Расширенная компоновка экранов

• Пользовательские компоновки экранов

• Автоматическая компоновка экранов

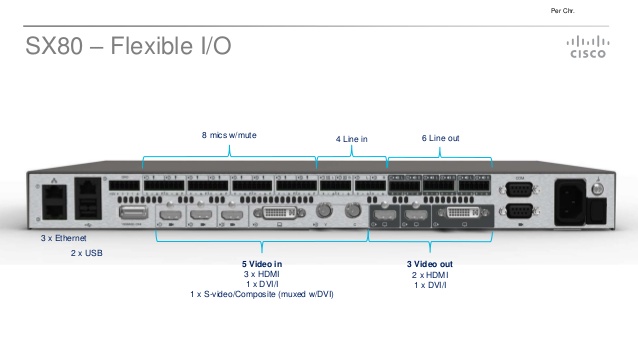

Видеовходы (5 входов)

3 HDMI входа:

• 1920 x 1080@60 и 59.94 Гц (1080p60)

• 1920 x 1080@50 Гц (1080p50)

• 1920 x 1080@30 и 29.97 Гц (1080p30)

• 1920 x 1080@25 Гц (1080p25)

• 1920 x 1080@24, и 23.97 Гц (1080p24)

• 1280 x 720@60, и 59.94 Гц (720p60)

• 1280 x 720@50 Гц (720p50)

• 720 x 480@60, и 59.94 Гц (480p60)

• 640 x 480@60 Гц (480p60)

• 1280 x 1024@60, и 75 Гц (SXGA)

• 1024 x 768@60, 70, 75, и 85 Гц (XGA)

• 800 x 600@56, 60, 72, 75, и 85 Гц (SVGA)

• 1920 x 1200@50 и 60 Гц (WUXGA)

• 1680 x 1050@60 Гц (WSXGA+)

• 1440 X 900@60 Гц (WXGA+)

• 1280 x 768@60 Гц (WXGA)

1 DVI-I вход (аналоговый VGA или YPbPr)

• 1920 x 1080@60 Гц (1080p)

• 1280 x 720@60 Гц (720p)

• 1280 x 1024@60 и 75 Гц (SXGA)

• 1280 x 960@60 Гц

• 1024 x 768@60, 70, 75, и 85 Гц (XGA)

• 1680 x 1050@60 Гц (WSXGA+)

• 1440 x 900@60 Гц (WXGA+)

• 1280 x 800@60 Гц (WXGA)

• 1280 x 768@60 Гц (WXGA)

1 DVI-D цифровой

• 1920 x 1080@60, 59.94 Гц (1080p60)

• 1920 x 1080@50 Гц (1080p50)

• 1920 x 1080@30, 29.97 Гц (1080p30)

• 1920 x 1080@25 Гц (1080p25)

• 1920 x 1080@24, 23.97 Гц (1080p24)

• 1280 x 720@60, 59.94 Гц (720p60)

• 1280 x 720@50 Гц (720p50)

• 720 x 480@60, 59.94 Гц (480p60)

• 640 x 480@60 Гц (480p60)

• 1280 x 1024@60, 75 Гц (SXGA)

• 1024 x 768@60, 70, 75, 85 Гц (XGA)

• 800 x 600@56, 60, 72, 75, 85 Гц (SVGA)

• 1680 x 1050@60 Гц (WSXGA+)

• 1440 X 900@60 Гц (WXGA+)

• 1280 x 768@60 Гц (WXGA)

1 Composite/S-Video вход (BNC-разъем)

• PAL/NTSC

Extended Display Identification Data (EDID)

Видеовыходы (3 выхода)

2 HDMI выхода и один DVI-I выход

• 1920 x 1080@60 Гц (1080p60)

• 1920 x 1080@50 Гц (1080p50)

• 1280 x 720@60 Гц (720p60)

• 1280 x 720@50 Гц (720p50)

VESA Monitor Power Management
Extended Display Identification Data (EDID)

Разрешения "Живого видео" при кодировании и декодировании

• 176 x 144@30 кадр/с (QCIF)

• 352 x 288@30 кадр/с (CIF)

• 512 x 288@30 кадр/с (w288p)

• 576 x 448@30 кадр/с (448p)

• 768 x 448@30 кадр/с (w448p)

• 704 x 576@30 кадр/с (4CIF)

• 1024 x 576@30 кадр/с (w576p)

• 1280 x 720@30 кадр/с (720p30)

• 1920 x 1080@30 кадр/с (1080p30)

• 640 x 480@30 кадр/с (VGA)

• 800 x 600@30 кадр/с (SVGA)

• 1024 x 768@30 кадр/с (XGA)

• 1280 x 1024@30 кадр/с (SXGA)

• 1280 x 768@30 кадр/с (WXGA)

• 1440 x 900@30 кадр/с (WXGA+)

• 1680 x 1050@30 кадр/с (WSXGA+)

• 512 x 288@60 кадр/с (w288p60)

• 768 x 448@60 кадр/с (w448p60)

• 1024 x 576@60 кадр/с (w576p60)

• 1280 x 720@60 кадр/с (720p60)

• 1920 x 1080@60 кадр/с (1080p60)

Аудиостандарты

• G.711, G.722, G.722.1, G.729AB, 64 kbps and 128 kbps MPEG4 AAC-LD моно и стерео

Функции аудио

• CD-качество 20 кГц

• Восемь отдельных компенсаторов акустического эха

• Восьми портовый аудиомиксер

• Восемь назначаемых эквалайзеров

• Автоматическая регулировка усиления (AGC)

• Автоматическое шумоподавление

• Синхронизация активности по губам

Аудиовходы (15 входов)

• Восемь микрофонных входов, с фантомным питанием 48 В, разъем Euroblock, каждый с отдельным подавлением эхо-сигнала и снижением уровня шума; все микрофоны могут быть установлены для сбалансированного уровня линии

• Четыре сбалансированных линейных входа, разъем Euroblock

• Три HDMI, (цифровой): стерео входы для ПК/DVD

Аудиовыходы (8 выходов)

• Шесть балансных выходов линейного уровня, разъем Euroblock

• Два выхода HDMI

Двойной поток

• H.239 (H.323) двойной поток

• BFCP (SIP) двойной поток

• Поддержка разрешения до 1080p30, и не зависит от разрешения основного потока

Поддержка многоточки

• Встроенная поддержка многоточки на 5 абонентов SIP/H.323

• Cisco Ad-Hoc Conferencing (требуется CUCM, Cisco TelePresence Server и Conductor)

• Cisco Conferencing Active Control

Функции встроенной многоточки

• Пять точек при: 720p30, Три и Четыре точки при 1080p30

• Полное индивидуальное аудио и видео транскодирование

• Индивидуальные макеты постоянного присутствия

• H.323 / SIP / VoIP в той же конференции

• Поддержка презентаций (H.239 / BFCP) от любого участника в разрешении до 1080p15

• Best Impression (Automatic continuous presence layouts)

• H.264 шифрование и двойной поток с любого сайта

• IP downspeeding

• Входящие и исходящие звонки

• До 10 Мбит/с общая полоса пропускания при многоточечной связи

Протоколы

• H.323

• SIP

• Поддержка единого стека вызовов (либо SIP или H.323)

• ISDN (требуется Cisco TelePresence ISDN Link)

Встроенное шифрование

• H.323/SIP точка-точка

• На основе стандартов: H.235 v3 и Advanced Encryption Standard (AES)

• Автоматическая генерация и обмен ключей

• Поддерживается при двойном потоке

Сетевые функции IP

• DNS поиск для конфигурации службы

• Дифференцированные услуги (QoS)

• IP адаптивное управление полосой пропускания (включая управление потоком)

• Auto gatekeeper discovery

• Dynamic playout and lip-sync buffering

• H.245 DTMF тоны в H.323

• Поддержка даты и времени через NTP

• Packet Loss based downspeeding

• URI Dialing

• TCP/IP

• DHCP

• Аутентификации сети 802.1x

• 802.1Q Virtual LAN

• 802.1p (QoS и класс обслуживания [CoS])

• Medianet: Mediatrace and Metadata

• RFC 4733 DTMF тоны в SIP

Cisco Unified Communications Manager (требует Cisco Unified Communications Manager версии 8.6 или более поздней версии)

• Собственная регистрация с Cisco Unified Communications Manager,

• Basic Cisco Unified Communication Manager provisioning

• Обновление прошивки от Cisco Unified Communications Manager

• Cisco Discovery Protocol and DHCP option 150 support

• Основные функции телефонии, такие как: удержание, резюме, передача и корпоративный поиск в каталоге

Поддержка сетей IPv6

• Поддержка единого стека вызовов и для H323 и для SIP

• Двойной стек для протоколов IPv4 и IPv6 для DHCP, Secure Shell (SSH), HTTP, Secure HTTP (HTTPS), DNS и дифференцированных услуг (DiffServ)

• Поддержка как статической так и автоматической конфигурации (stateless address auto configuration)

Безопасность

• Управление через HTTPS и SSH

• Пароль IP администратора

• Меню пароля администратора

• Отключение IP услуг

• Защита сетевых настроек

Сетевые интерфейсы

• Один LAN/Ethernet (RJ-45) 10/100/1000 Мбит

• Два LAN/Ethernet (RJ-45) интерфейсы, которые будут использоваться для Cisco TelePresence Peripherals

Другие интерфейсы

• Два USB порта для будущего использования

• GPIO

Управление системой

• Поддержка Cisco TelePresence Management Suite (TMS)

• Управление через встроенный Telnet, SSH, XML и SOAP

• Полный Интерфейс Прикладного Программирования (API)

• Удаленная загрузка программного обеспечения через веб-сервер, SCP, HTTP и HTTPS

• Один порт RS-232 для локального управления и диагностики

• Поддержка Cisco TelePresence Touch 10

Службы каталогов

• Поддержка локальных директорий (Мои контакты)

• Корпоративный каталог (через CUCM и Cisco TMS)

• Каталог сервера с поддержкой LDAP и H.350 (требуется Cisco TelePresence Management Suite)

• Звонки с полученных, размещенных и пропущенных вызовов с указанием даты и времени

Питание

• Автоматическое определение источника питания

• 100-120/200-240 В, 50/60 Гц

• 170 Вт максимум для кодека и основной камеры

Рабочая температура и влажность

• От 0 до 40°С (от 32 до 104°F) Температура окружающей среды

• От 10 до 90% относительной влажности (RH)

Температура хранения и транспортировки

• От -20°C до 60°C (от -4°F до 140°F) на RH 10-90% (без конденсации)

Размеры

• Длина: 17.4 дюйма (44.2 см)

• Высота: 1.7 дюйма (4.4 см)

• Глубина: 12.2 дюйма (30.98 см)

• Вес: 8.05 фунтов (3.65 кг)

Соответствие нормативам

• Directive 2006/95/EC (Low Voltage Directive) - Standard EN 60950-1

• Directive 2004/108/EC (EMC Directive) - Standard EN 55022, Class A - Standard EN 55024 - Standard EN 61000-3-2/-3-3

• Approved according to UL 60950-1 and CAN/CSA-C22.2 No. 60950-1

• Complies with FCC CFR 47 15B, Class A
